WS100第十工位

WS100 工位

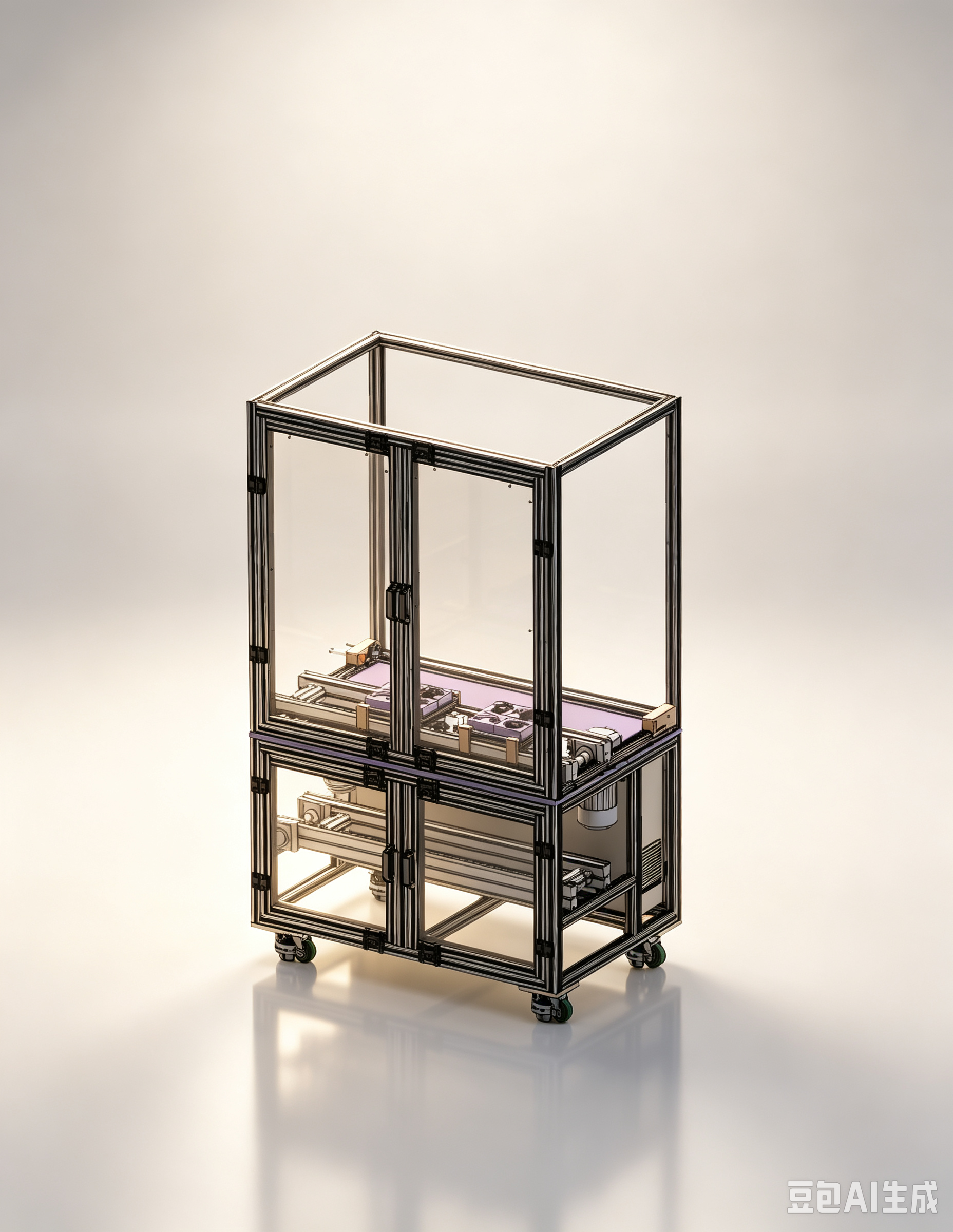

          WS100 属于托盘夹具缓冲工位，不做产品装配、压接、焊接等工艺动作，是整条产线的物流中转缓冲站。设备采用铝型材框架，配置上下双层输送带，对接前后相邻工位；依靠托盘阻挡气缸实现托盘暂存缓冲，设备前后配置安全门，用来平衡上下游工位节拍差异，避免整条产线堵料、缺料。

工艺流程：

1. WS100 作为独立托盘夹具缓冲工位，整体台架采用铝型材搭建；内部布置上下两层输送带，分别和产线上游、下游设备对接。设备前后装有安全门，用于设备防护与维护检修。

• 上层输送：承接上游 WS090 送过来的带成品的工装托盘，可将托盘暂存在缓存位；当下游设备允许进料，阻挡气缸缩回，托盘放行送往下游工位。
• 下层输送：完成产品取走后的空夹具托盘，通过下层输送带回流，送回产线前段工位循环复用。

2. 托盘阻挡气缸为核心控制元件：气缸伸出，拦截托盘停在缓存位，积累托盘实现缓冲；当下游工位空闲，气缸缩回，释放托盘继续流转。

         3.当上游工位生产快、下游工位处理慢，托盘就在 WS0100 缓存位堆积暂存，防止上游堵机；上游供料不足时，缓存位存放的托盘可以             持续供给下游，保证下游工位不停机。

工位作用：

1. 产线节拍平衡：补偿前后工位的生产节拍差，解决上游快下游慢，或者上游供料不足的问题，防止整条装配线频繁启停。

         2.工装托盘循环中转：上下双层输送带，一层流转带工件托盘，一层回流空夹具，实现工装夹具循环流转。

         3.故障容错：下游设备短时故障停机，上游的托盘可以暂存于此，上游工位可以继续生产，不会立刻堵死整条产线；检修时安全门保障           人员操作安全。

         4.隔离前后设备：作为独立中转单元，把前段工艺工位和后段工位做物流解耦，方便产线分段调试、分段维护。

         WS100 是整条传感器装配产线的物流蓄水池，没有装配加工功能，但对整线连续运行至关重要。产线各个工艺工位节拍不一致，如果               缺少缓冲工位，一处故障就会导致全线停机。WS0100 通过托盘暂存，实现上下游工位解耦，保障整条柔性装配线稳定连续生产。
