WS020第二工位

WS020第二工位

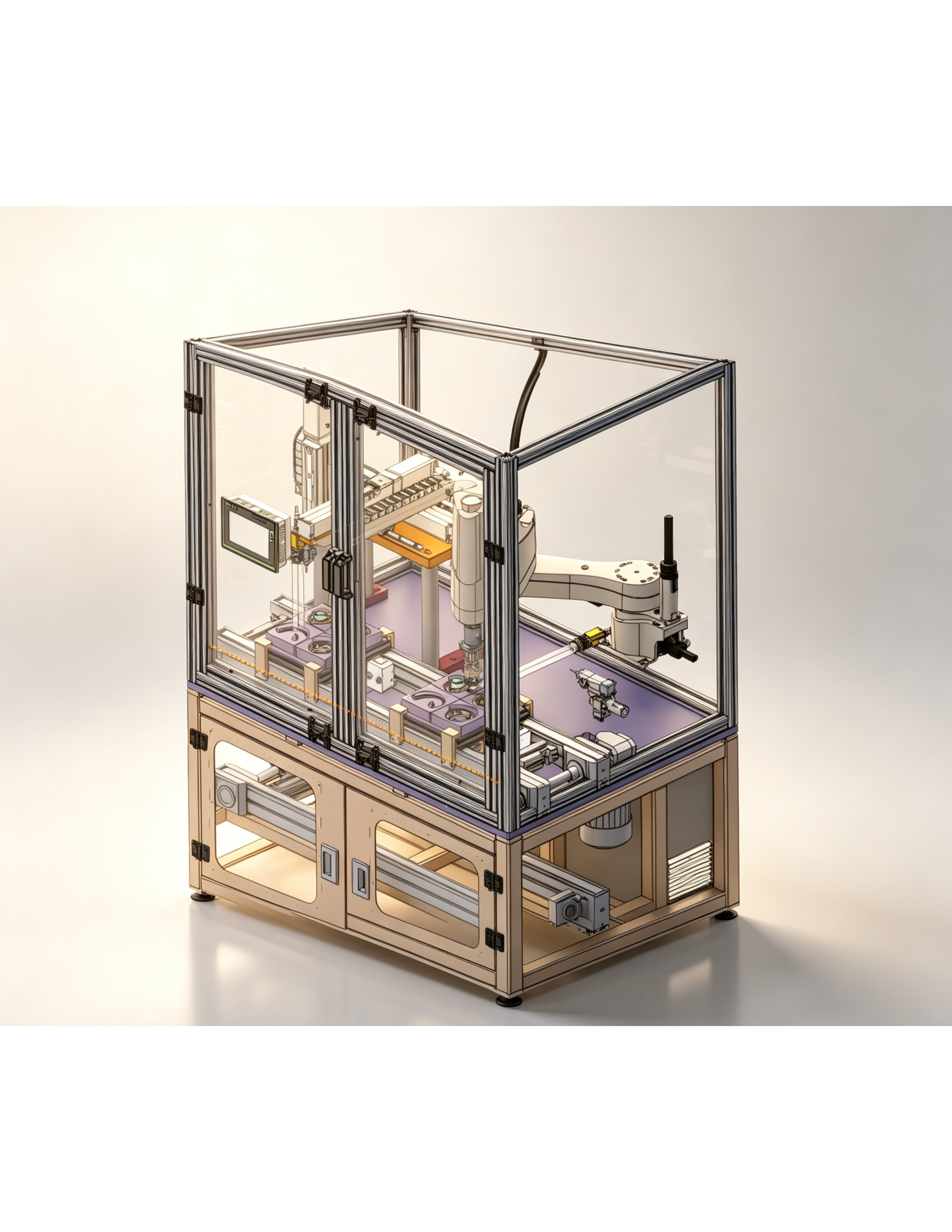

         WS020 工位是电子助力传感器自动化装配产线中的核心工艺工位。整套工位集成三轴点胶电缸、定量点胶阀、四轴工业机器人、视觉检测相机、托盘顶升定位机构以及 RFID 数据读取模块。产品依靠工装托盘在 4#、5# 两个加工工位之间流转，全自动完成传感器底壳涂油、内滑块取料涂油、内滑块压装等一系列工序，无需人工介入操作。

设备工作流程：

1. 载有传感器底壳的工装托盘流转输送至 4# 托盘作业工位，托盘定位顶升机构向上动作，将工装托盘整体抬离输送皮带，消除传送带传动带来的间隙与晃动，完成高精度物理定位；同步启动 RFID 读取头，读取工装夹具上存储的产品标签信息，绑定当前工位工序数据，为产品全流程追溯建立数据记录。

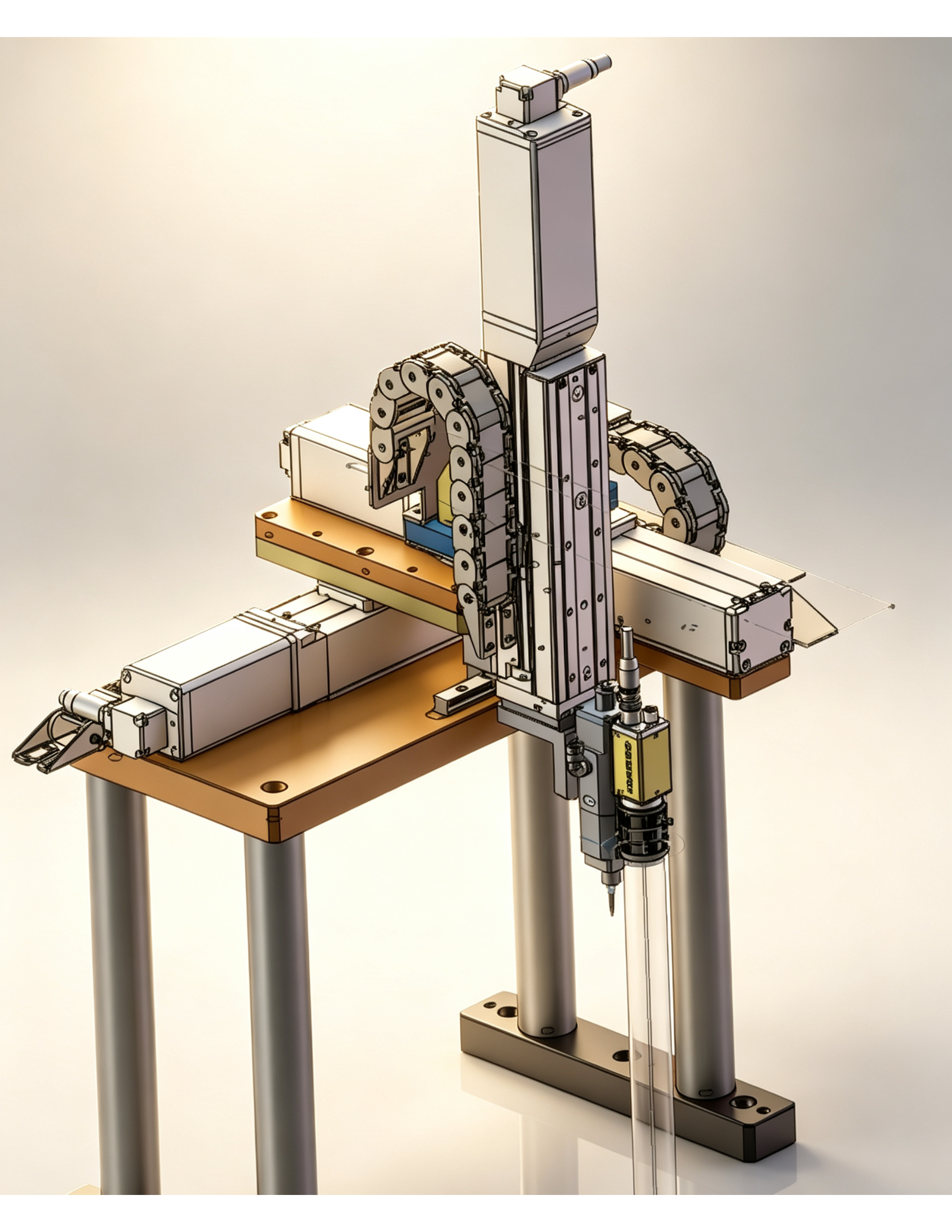

2. 完成定位与信息读取后，三轴电缸点胶机构启动，驱动点胶阀按照预设轨迹，对托盘 1 号型腔内放置的传感器底壳进行定量润滑油涂布作业；涂油工序完成，配套工业相机立即开展视觉拍照检测，校验润滑油涂布位置、涂油量是否达标，识别漏涂、少涂、偏移等异常情况。
3. 底壳涂油与视觉检测工序执行完毕，顶升机构回落，工装托盘重新落回输送线上，由输送机构将托盘输送流转至下游 5# 托盘作业工位。
4. 工装托盘到位 5# 托盘位后，顶升定位机构再次抬升托盘脱离输送带，消除输送误差实现二次精准定位；RFID 读取头再次读取夹具标签，更新工位流转记录，确认产品工序流转状态无误。

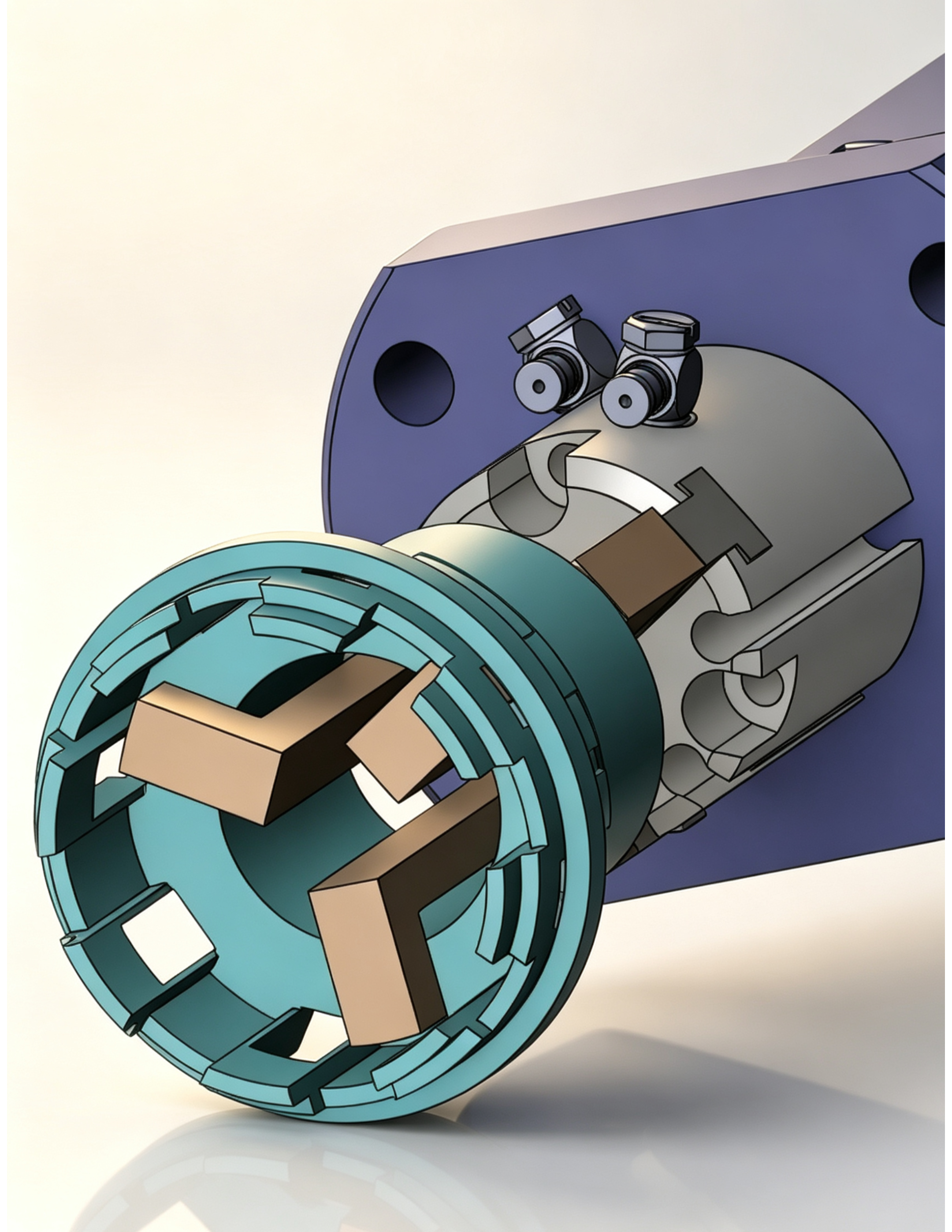

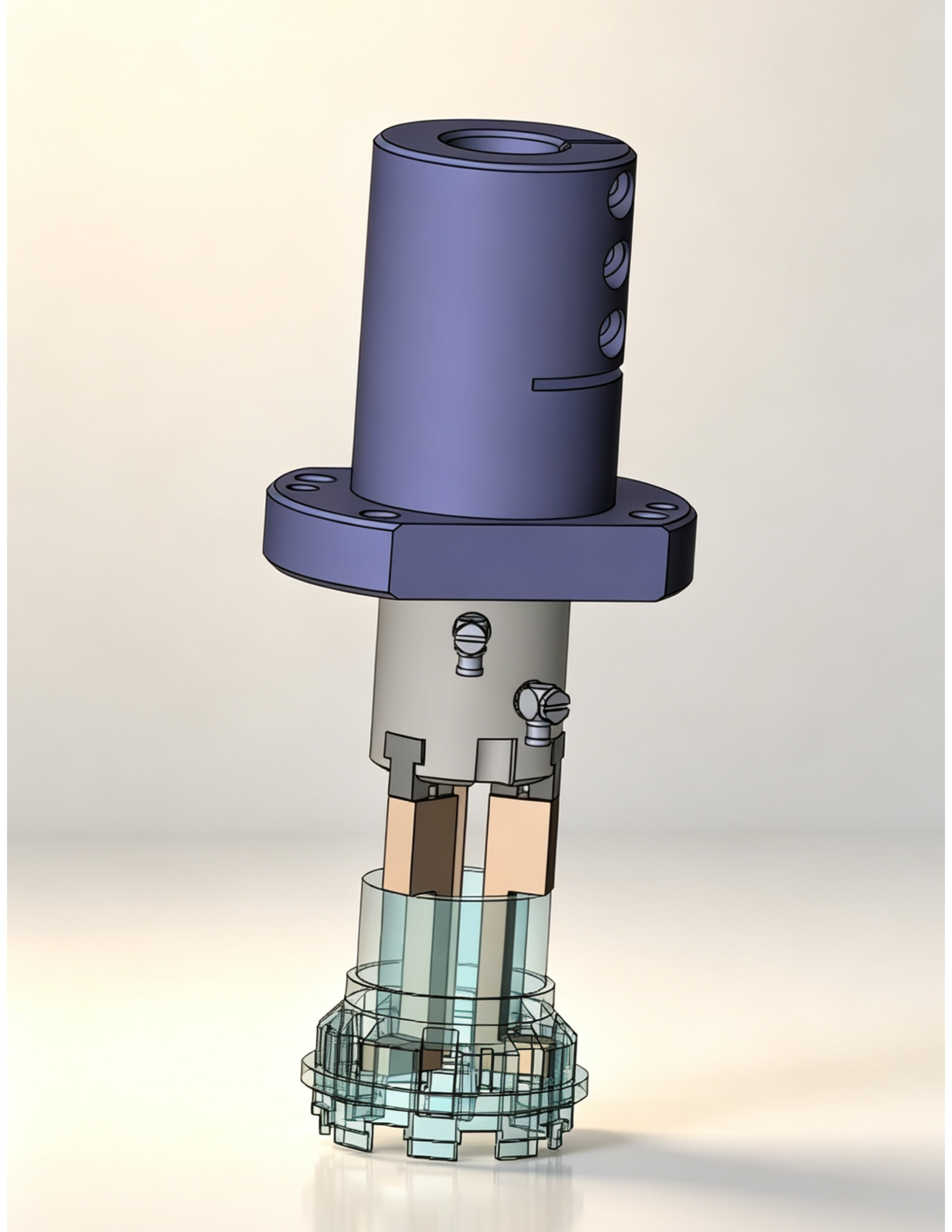

5. 四轴工业机器人启动取料动作，移动至相邻 WS030 工位，从平移气缸夹具的定位工位上，精准抓取待装配的内滑块零部件，完成零件取料。
6. 机器人夹持内滑块移动至点胶阀工作位置，对内滑块的配合工作面实施润滑油涂布；涂油结束后，视觉相机完成图像采集，一方面校验内滑块润滑油涂布质量，另一方面检测配套密封环是否到位，排查零件漏装、缺件等不良问题。
7. 经过检测确认合格后，四轴机器人携带涂油完成的内滑块移动至托盘 1 号型腔上方，按照设定的装配行程，将内滑块精准压装装配到传感器底壳内部型腔中，完成 WS020 工位的核心装配工序。

主要作用：

1. 精密涂油工艺：分别对传感器底壳型腔与内滑块两个关键运动部件定量涂抹润滑油，保障传感器后续运转顺滑，降低内部磨损，是保证产品使用寿命的关键工序。
2. 自动化装配作业：依靠四轴机器人完成内滑块的抓取、转运与压装，替代人工装配，规避人手操作带来的磕碰、装偏、漏装问题，稳定装配力度与位置精度。
3. 视觉防错检测：配置多台工业相机，分别检测底壳涂油效果、内滑块涂油状态，同时核查密封环等小零件是否存在漏装，提前识别不良半成品，防止缺陷流向下一道工序。
4. 定位与数据追溯：顶升机构实现托盘高精度重复定位，抵消输送机构的累积误差；RFID 记录每一个产品经过本工位的全部工艺数据，实现单件产品全流程溯源。

         该工位实现传感器涂油‑装配‑检测‑数据记录整套工序的自动化闭环。一方面摆脱人工操作带来的不一致性，提升批量产品装配质量的稳定性，大幅提高工位生产节拍；另一方面通过视觉防错降低不良品产出，RFID 追溯体系方便后期质量问题复盘定位。该工位的稳定运行，是保障电子助力传感器批量量产品质、降低生产综合成本的重要基础。
